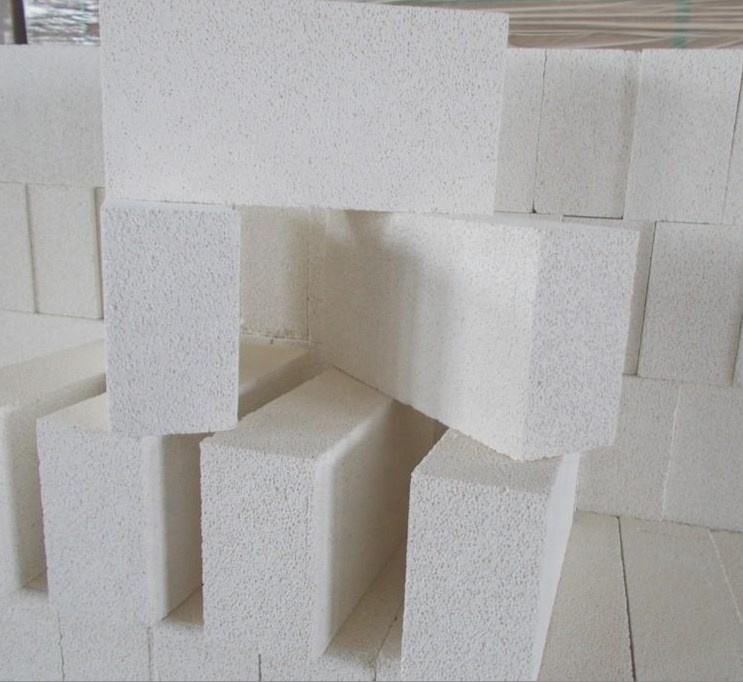

Maó d'aïllament de mullita Maó refractari

Compost de mullita composta, el maó es processa mitjançant l'emmotllament a alta pressió i la sinterització a alta temperatura, amb una característica de força forta, un volum constant a alta temperatura i una velocitat de fluència petita, que estan disponibles per a estufes de gran i mitja mida.

Enviar la consulta

Descripció

El maó de mullita es refereix a un material refractari d'alúmina alta amb mullita com a fase de cristall principal. En general, el contingut d'alúmina està entre el 65 i el 75 per cent. Composició mineral A més de la mullita, les que tenen un contingut més baix d'alúmina també contenen una petita quantitat de fase de vidre i cristobalita; els que tenen un contingut més elevat d'alúmina també contenen una petita quantitat de corindó.

Especificació

ZhenAn Maó de mullita
Al2O3 (per cent)	Major o igual a 60	Major o igual a 65	Major o igual a 65	Major o igual a 70
SiO2 (per cent)	Menor o igual a 35	Menor o igual a 33	Menor o igual a 26	Menor o igual a 24
Fe2O3 (per cent)	Menor o igual a 1.0	Menor o igual a 1.0	Menor o igual a 0.6	Menor o igual a 0.4
Porositat aparent (percentatge)	Menor o igual a 17	Menor o igual a 17	Menor o igual a 17	Menor o igual a 18
Densitat aparent, g/cm3	Major o igual a 2,55	Major o igual a 2,55	Major o igual a 2,55	Major o igual a 2,55
Força de trituració en fred, Mpa	Major o igual a 60	Major o igual a 60	Major o igual a 60	Major o igual a 80
{{0}}.2Mpa Refractarietat sota càrrega T0.6 grau	Major o igual a 1580	Major o igual a 1600	Major o igual a 1600	Major o igual a 1650
Canvi lineal permanent en reescalfament, percentatge 1500 graus X2h	{{0}} més 0,4	{{0}} més 0,4	{{0}} més 0,4	{{0}} més 0,4
Resistències al xoc tèrmic Cicles d'aigua de 100 graus	Major o igual a 18	Major o igual a 18	Major o igual a 18	Major o igual a 18
20-1000 grau Expansich tèrmica10-6/grau	0.6	0.6	0.6	0.55
Conductivitat tèrmica (W/MK) 1000 graus	1.74	1.84	1.95	1.95
